智能档案馆泄漏检测系统是一套综合的环境监控系统，不仅仅是适用在档案馆内的一套系统他还能适用在对环境较高需要对环境实时监控的场所；智能档案馆泄漏检测系统能对环境中的空气、温湿度、门禁、消防、电力、视频、pm2.5、粉测等环境进行实时监控，智能档案馆泄漏检测系统相比人工巡查而言具有更高的精密性、时效性以及成本优势。

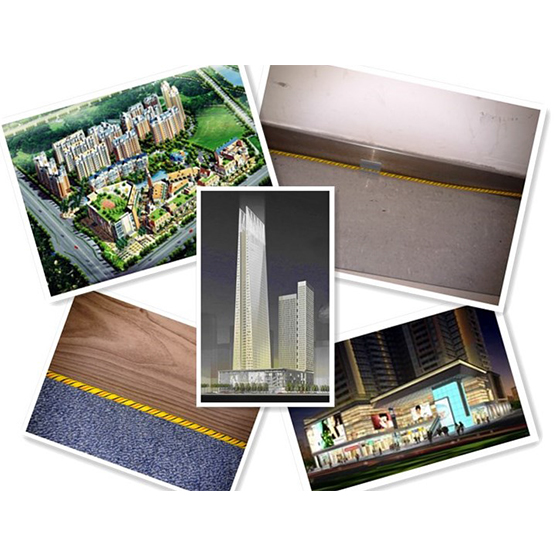

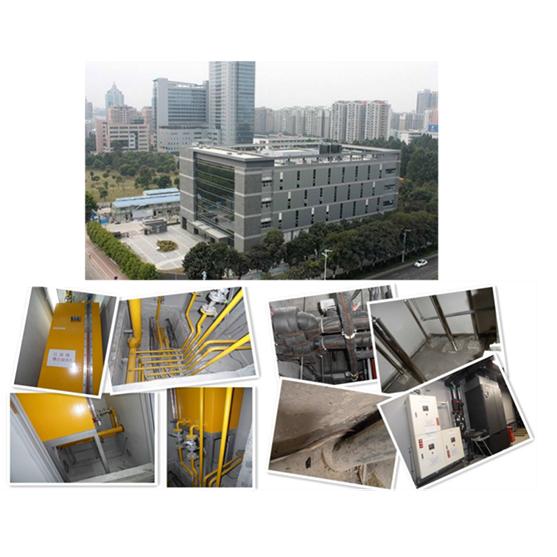

乌鲁木齐今日创新软件样板工程
（1）新疆广场泄漏检测系统
整个商业中心占地1.71万平方米，总建筑面积17.96万平方米，总高280米，58层，塔楼为甲级商业大厦（水晶塔）和高级商务公寓，群楼则是大型主题式商场。 监控范围包括每层楼四角的卫生间、茶水间、设备间的漏水检测，楼顶水泵房的漏水检测。
监控要点： 采用RS485传输方式，监测58层楼，共235个点，使用感应线近三千米
（2）乌鲁木齐国际商场泄漏检测系统
乌鲁木齐国际商场是一个国际级优质综合发展项目，位于新市区中央商务区核心地段，总建筑面积406000平方米，。2011年10月，广州一场史上最迟的“红色暴雨”，让正式开业刚半个多月的太古汇商场发生严重泄漏事故，再次成为全城焦点。
对将近200个商铺的风机盘管进行漏水检控。
监控要点：现场采用声光报警的方式，对商场的38个大区域，一百余个点进行漏水监控。
二、项目概述
1、项目概述
项目名称：XXXX泄漏检测系统
项目概述：泄漏检测系统主要职责是监测档案馆是否发生漏液，系统由监控平台、采集主机、控制器、感应线和配件组成，监控平台通过实时采集机房被保护区域中预先安装好的传感器和感应线的工作状态，一旦出现漏液现象，泄漏检测系统会立即通过485或开关量输出信号，用声光报警、短信、电话等方式及时准确通知用户机房中漏液位置，早期发现漏水及时处理，避免造成重大损失。

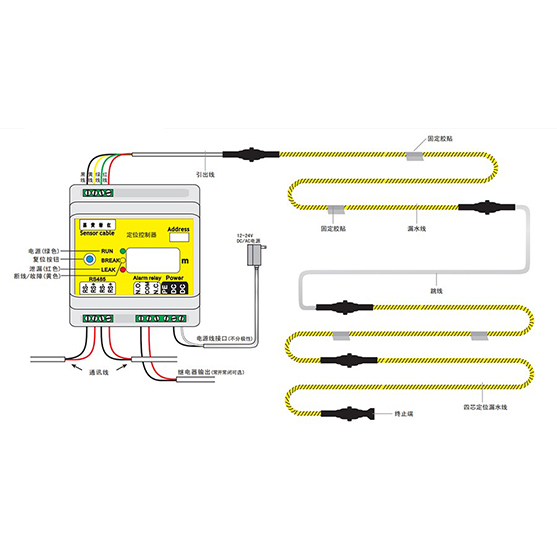

项目设计：该项目可以采用定位泄漏检测方案和不定位泄漏检测方案。定位泄漏检测方案中，控制器、引出线、感应线、终止端组成检测回路，当线缆接触到水时感应线的电阻发生变化，控制器通过快速处理，给出具体的泄漏位置，并通过485报警输出、开关量输出等方式发送出漏水报警信息和系统故障信息通知用户。不定位泄漏检测方案中，感应线沿线任何位置接触到水，都会发出报警从而及时通知用户处理险情。
2、项目目标
（1）系统具有高安全性和可靠性
（2）系统采用成熟、稳定的产品，满足当前应用需求
（3）系统安装方式灵活
（4）当刚开始发生渗漏时，系统能迅速的感知并传递告警信号
（5）系统能长期稳定工作
（6）告警信号能通过多种途径和方式传递
（7）系统模块化结构，提供第三方软件接口，便于第三方软件兼容
（8）系统维护方便，减少人力和设备费用
（9）选用使用价值较高的新技术，具有良好的扩展潜力，适应未来发展
（10）系统具有较强的灵活性和扩展性，可以根据用户需要进行灵活、快速地调整，实现检测系统的快速部署。
3、设计依据
（1） 根据用户对集中监控项目的要求
（2）《智能建筑设计标准》 GB/T 50314-2000
（3）《智能建筑工程质量验收规范》 GB50339-2003
（4）《工业企业通信接地设计规范》 GBJ79-85
（5）《安全防范工程程序与要求》 GA/T75-94
（6）《商务楼通信建筑布线标准 》 EIA／TIA568A
三、系统设计方案
档案馆通常需监测的漏水区域为给排水系统、中央空调系统、电梯、地下车库、水箱及水泵机、办公区、北方暖气系统、弱电井等，另外，发电机房里的柴油发电机也可出现漏油现象，因此我们根据泄漏源不同，选择不同类型的测漏控制器和漏水感应线。对于保护区域内水系统管路较长且复杂的情况，应选择定位漏水控制器和定位漏水感应线，以节省查找漏水位置时间，迅速处理漏水问题。据此，我们将系统设计分为给排水系统、供暖供冷系统、配电系统、高管办公室和资料室、电梯、弱电井、地下车库等部分，配以不同的漏水检测方案。
1、给排水系统漏水检测方案
档案馆给排水系统包括供水系统和排水系统，容易发生漏水的区域为管道系统、水箱及水泵机等，不同的漏水区域所用的控制器和感应线有所不同，因此，我们给不同的区域配以不同漏水检测方案，以简单实用的方式达到最佳检测效果。
管道系统漏水检测方案
档案馆内各类用水水管众多，生活用水、消防用水等水管分布在各楼层里，一旦水管因老化或其他原因大致破损漏水，而又未能及时发现并处理，不但影响档案馆内的正常供水，还会导致档案馆内各种设备损坏，造成重大损失。因此，我们有必要给档案馆内的各类水管配备漏水检测方案，监测水管是否发生漏水，以便及时通知用户处理险情。
在操作室中安装一台定位测漏控制器SPD-780A和一个声光报警器，利用控制器自带的一组干接点，当有泄漏时产生声光报警提示，同时可在SPD-780A液晶屏上或者监控软件上看到具体发生泄漏的位置（误差最大为1米）。将控制器自带的RS485总线接口，直接接入采集监控主机，再通过软件进行直接监控，当有泄漏时通过软件显示发出信号，并实现短信报警、电话拨号语音报警和邮件报警。
沿水管管道铺设定位漏水感应线SPD1000，若是金属管道则建议用带护套定位漏水感应线SPD1000A紧贴管道铺设，防止金属屑的干扰，可减少误报，在给排水管道的每层管井也铺设感应线缆SPD1000，检测生消防用水等水管的漏液情况，用引出线、终止端将控制器和感应线连接形成回路，一旦感应线检测到漏水，系统将立即通知用户，用户可根据控制器显示的数据迅速找到漏水点，及时处理险情， 漏水控制器自带继电器输出接口可连接水管控制阀，达到有水泄漏，自动关闭水阀的效果。

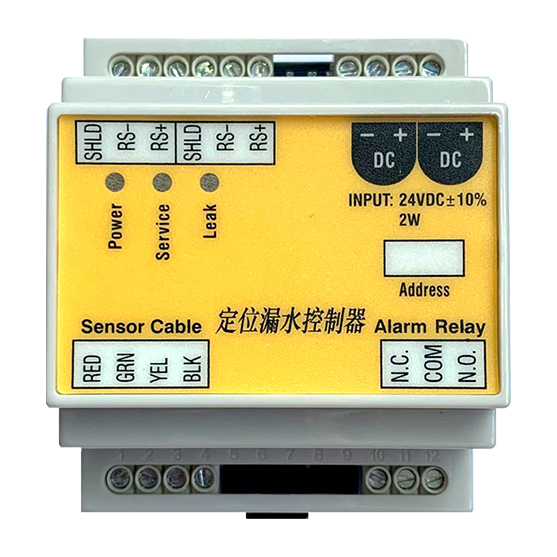

带显示定位测漏控制器SPD-780A
产品特点
1、兼容TTSIM通讯协议
2、定位精度高，可达0.1米
3、进口芯片，通信能力与稳定性强
4、RS485通讯，通讯距离可达1200米，可用性高
5、输入端采用隔离变压器，抗干扰能力强
6、良好的防静电、防雷、防浪涌
7、故障与泄漏双报警
8、DIN 导轨安装方式、安装方便
9、通过软件设置模块地址和通讯波特率
定位漏水感应线SPD1000
1、采用导电聚合技术与含氟聚合物材料
2、防水结构的塑料接插头，可级联延长
3、灵敏度高，误报率低
4、线缆电阻均匀，检测定位高稳定性和高准确性
5、螺旋结构，可在腐蚀环境下反复使用，使用寿命长

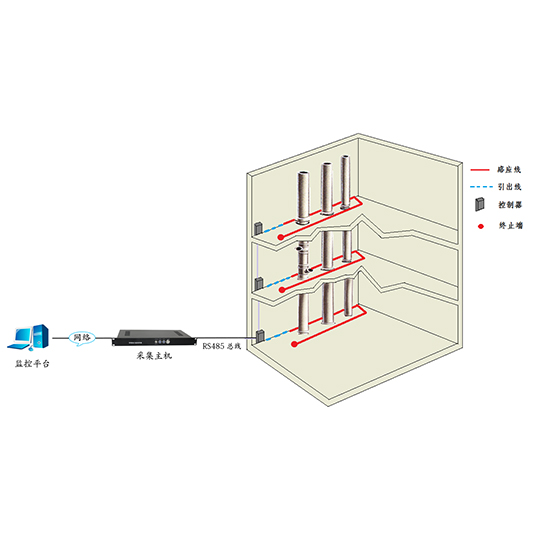

管道系统布线示意图

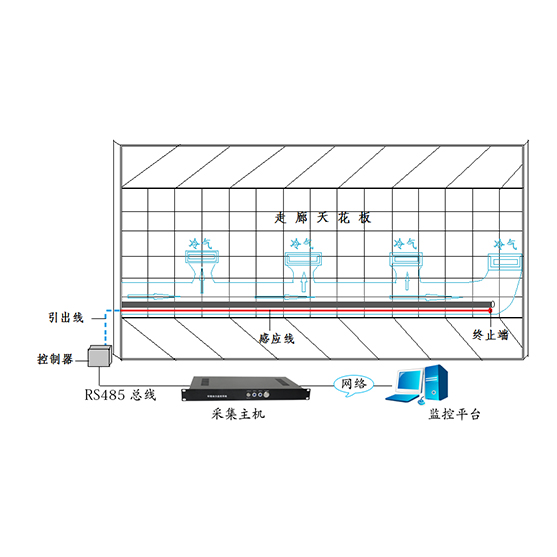

中央空调漏水检测方案
档案馆的中央空调系统分布在各个楼层间，涉及区域面积大，因此建议用定位漏水检测方案，在每一层楼里安装一个定位测漏控制器SPD-780A和声光报警器,在天花板中央空调进水管、排水管下方安装一个水槽，在水槽下方铺设定位漏水感应线SPD1000，用引出线、终止端将控制器、感应线和报警器连接起来形成回路,当有泄漏时产生声光报警提示，同时可在SPD-780A液晶屏上或者监控软件上看到具体发生泄漏的位置（误差最大为1米）。整套漏水检测系统带智能接口，可接入档案馆自控系统，达到统一管理的目的。
高管办公室、资料室漏水检测方案
高管办公室、资料室存有许多重要文件和资料，一旦遇到漏水未能及时处理，将导致文件和资料损坏，造成的损失无法弥补，因此建议给高管办公室、资料室配备漏水检测方案以监测是否发生漏水方便及时处理。
在采集箱里安装一个定位测漏控制器SPD-780A和一个声光报警器，利用控制器自带的一组干接点，当有泄漏时产生声光报警提示，同时可在SPD-780A液晶屏上或者监控软件上看到具体发生泄漏的位置（误差最大为1米）。将控制器自带的RS485总线接口，直接接入上位PC机，通过软件进行直接监控，当有泄漏时通过软件显示发出信号，并可外接语音模块、短信模块等进行报警通知。围绕天花板铺设感应线SPD1000，用引出线和终止端将控制器和感应线连接形成回路，若某处发生漏水，声光报警器将会报警通知用户，用户可迅速找到漏水点，排除险情。

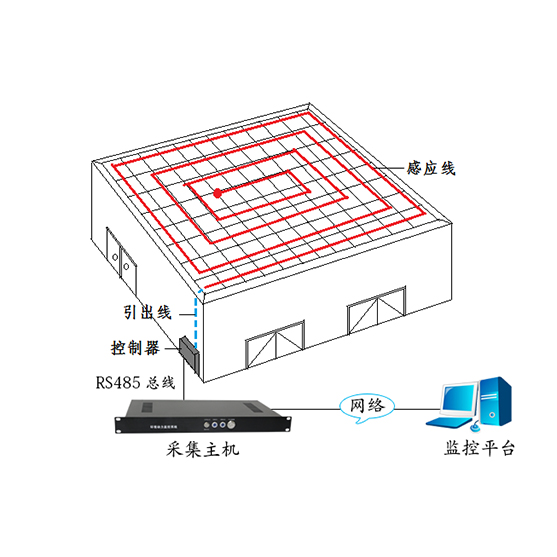

高管办公室、资料室布线图
弱电井漏水检测方案
档案馆通常情况下都配有弱电井，弱电井是用来敷设弱电线如网络线、电话线、监控线、射频电缆等线缆的一个通道。弱电井内布置有所有智能化子系统的设备和管线、桥架。如火灾自动报警系统就有各楼层设置的各种控制模块、端子箱、火灾报警总线、联动总线、手动启停重要消防设备的控制线、消防电话线、消防广播线对于计算机网络系统的建筑物，各楼层弱电竖井兼作楼层设备间，内设置楼层网络网络交换机、配线架等,弱电井一旦发生漏水，将会导致整个档案馆通讯、消防报警系统等瘫痪，造成不必要的损失。而档案馆里生活用水水管多，水管因老化漏水的情况时有发生，弱电井渗水防不胜防，因此，我们有必要给弱电井配备一套漏水检测方案，监测弱电井是否发生漏水，一旦有漏水情况出现，系统将及时通知用户处理险情，最大程度保护弱电井内的各线路、设备的安全。
在档案馆弱电井安装一个或多个点式水浸传感器，接上电源，当弱电井里有水渗入时，传感器底部的光电探头接触到水继而报警通知工作人员及时处理险情，从而达到监测档案馆弱电井是否漏水、保护线缆的目的。
产品特点
点式水浸传感器 SPD-101
1、全密封设计，高精度、高可靠性
2、高灵敏度，响应时间快
3、可检测水、低于30%的酸碱、重油、轻油
4、使用方便，便于安装
5、适用于通讯基站、
四、漏水检测设备安装

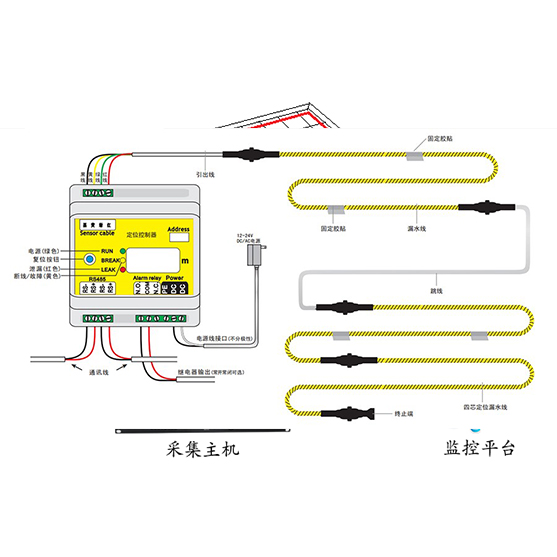

线缆安装
SPD1000定位检测线缆在安装时，安装位置应远离高温火源、强磁场以及潮湿多尘的环境。放线过程中，要注意避免各种尖锐物体划伤线缆外皮。线缆的固定方法请参照下图推荐安装。
SPD-780A定位检测线缆用于检测传导性液体的渗漏， 它可以与大部分的报警主机直接连接， 一旦检测到电线沿线的任何位置有液体侵入即启动报警， 检测线缆能对水渗漏作出及时准确反应。
1、控制器的安装
（1）安装场所应为易于实施定期检查和维护，远离震动、有害气体、强感应发生源的地方。
（2）控制器一般安装在静电地板下的监控箱、墙壁、监控室，采用标准的DIN35mm导轨固定，通过引出线和感应线相连接。
（3）控制器安装位置一般根据以下情况确定：
①取电——有供电管经过，方便引电至控制器
②查询——安装位置显眼或恰当，方便用户查询
③传输——至上位机软件或报警装置在各自有效的传输距离内，确保信号的稳定性。
2、感应线的铺设
感应线的传感特性很大程度上与现场环境有关，为持久正常工作，必须达到如下要求：
（1）应在装修完成地面卫生清洁后方可进行。
（2）感应线应紧贴于安装平面，确保最大限度的接触泄漏液体，并采用方案提供的专用配件固定，接上终止端完成整个检测回路。
（3）感应线在铺设过程中避免和金属物品接触，保持干燥和洁净，避免被水泥、灰尘覆盖。
（4）引出线的四根芯线一段朝着控制器，防水接头（母头）朝向检测区域方向。
（5）感应线的防水接头（公头）朝向引出线（母头）方向。
（6）感应线在对接过程中，注意公母接头针脚顺序，对准孔位轻轻插入再顺时针锁紧螺环即可。
（7）感应线所铺设区域应避免静电干扰。
（8）感应线在铺设区域不允许重叠或接触。
（9）感应线不可长时间被脏水或其它化学物质浸泡
（10）感应线安装于天花板时需考虑使用积液槽，防止从报警到处理险情这一时间里渗漏对底下设备的损坏。
（11）当感应线采用金属固定座固定时，可将整个固定座涂上绝缘漆、包裹绝缘胶带等绝缘材料阻断金属固定座和感应线的直接接触。
3、注意事项
（1）安装控制器及开关等系统时注意预留一定空间为以后维护提供方便。
（2）安装控制器时应与导轨卡紧。
（3）设计图纸与实际情况有偏差，应根据实际情况安装漏水模块。
（4）对高压电器进行操作时注意防电。
（5）对要进行铺设感应线的地面或者墙壁要清理干净。
（6）电源输入范围不能超过技术指标范围，否则将可能损坏设备。
（7）电源接入端子绝对不允许接到RS485通信端子，否则将损坏RS485 ，通信接口。
（8）设备发生故障后，用户除检查接线盒设置是否正确外，不允许对内 部电路维护。
（9）当几根感应线一起连接，则需要对每一根单独测试，建议从最后一根感应线测试开始。

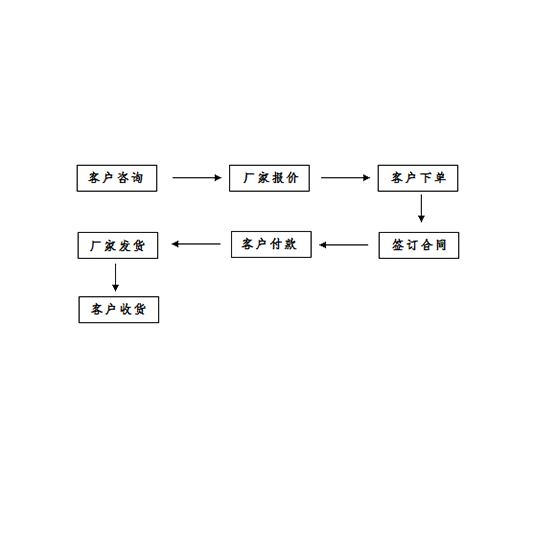

五、服务体系
售前优质服务
售后保障服务
1、产品保修期： 壹年，可根据客户要求延长3至5年；终身提供技术支持；
2、维护响应方式时间：一般问题，可以通过电话进行技术解决，如出现大问题或无法电话解决，可派遣技术人员上门解决或返厂，示情况而定。
3、订货周期：货量少，供货时间为2-3个工作日，货量多，供货时间为1周时间。
